金屬材料檢測(cè)拉伸試驗(yàn)伸長(zhǎng)率與收縮率有啥區(qū)別？

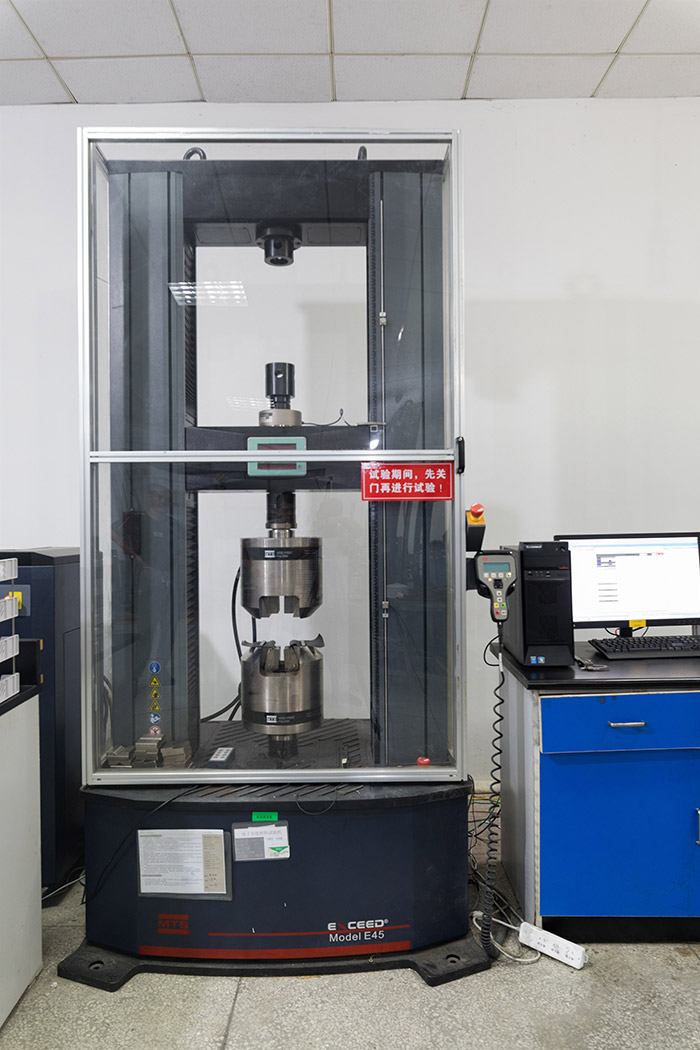

金屬材料拉伸試驗(yàn)參數(shù)有抗拉強(qiáng)度，屈服強(qiáng)度，斷后伸長(zhǎng)率，斷后收縮率。其中斷后伸長(zhǎng)率與斷后收縮率都是試樣斷裂之后測(cè)得的指標(biāo)，你可知他們的區(qū)別？
材料在進(jìn)行冷加工時(shí)，消耗的主要是均勻變形的塑性（指斷后伸長(zhǎng)率）。例如ф12的Q235鋼,經(jīng)過(guò)20%左右的冷拔后,斷后伸長(zhǎng)率從31%降至14.5%，下降非常明顯。但斷面收縮率從61%僅降至55%，比斷后伸長(zhǎng)變化要小得多。因此把δ均稱(chēng)作強(qiáng)化容量指標(biāo)。δ均大，能承受較大的冷變形和加工硬化。冷加工硬化使抗拉強(qiáng)度提高。從這點(diǎn)可以看出，斷后伸長(zhǎng)率是定性材料能承受多大塑性變形能力和加工硬化程度的指標(biāo)。而斷面收縮率主要反映集中塑性變形的大小，加工硬化對(duì)它有一定影響，但影響不大。斷面收縮率的大小主要取決于原材料的組織狀態(tài)，當(dāng)組織存在缺陷時(shí)，如熱軋過(guò)熱形成的組織粗大、魏氏組織（針狀鐵素體）、夾雜物超過(guò)標(biāo)準(zhǔn)要求等，都會(huì)使Z值降至45%以下。因此,Z是一個(gè)對(duì)組織敏感的指標(biāo)。這一指標(biāo)主要用來(lái)判斷組織是否存在缺陷。
簡(jiǎn)單來(lái)說(shuō)斷后伸長(zhǎng)率反映的是均勻變形，而斷面收縮率反映的則是集中變形。
“推薦閱讀”
- 分享：線材拉拔斷裂缺陷分析
- 分享：連桿螺栓斷裂原因
- 分享：增材制造不銹鋼的組織和性能
- 分享：新能源客車(chē)電容支架安裝螺栓的斷裂原因分析
- 分享：兩種形狀試樣的室溫旋轉(zhuǎn)彎曲疲勞性能的對(duì)比分析
- 分享：7075-T73鋁合金高鎖螺母斷裂原因
- 分享：1000 MW核電機(jī)組主蒸汽隔離閥基板塊螺栓裂紋分析
- 國(guó)檢檢測(cè) | 通過(guò)Nadcap體系材料測(cè)試實(shí)驗(yàn)室擴(kuò)項(xiàng)及監(jiān)督現(xiàn)場(chǎng)評(píng)審
- 分享：１０.９級(jí)高強(qiáng)螺栓頭部斷裂原因分析
- 分享：15-15Ti奧氏體不銹鋼的蠕變性能
浙公網(wǎng)安備 33042402000106號(hào)
