特種不銹鋼螺栓金相分析
1Cr12Ni2WMoVNb兩種螺栓實(shí)物，見圖6-30。
圖6-30 2種不銹鋼螺栓實(shí)物形貌
（2）1Cr12Ni2WMoVNb未熱處理螺栓金相組織

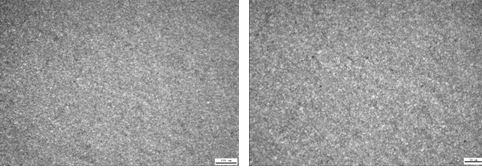

1Cr12Ni2WMoVNb未熱處理半成品螺栓金相組織為退火組織，見圖6-31。
a 100× b 200×
圖6-31 1Cr12Ni2WMoVNb未熱處理半成品螺栓金相組織
（3）1Cr12Ni2WMoVNb 成品螺栓金相組織與熱處理工藝
1Cr12Ni2WMoVNb成品螺栓金相組織為回火索氏體組織，見圖6-32。
圖6-32 1Cr12Ni2WMoVNb 螺栓淬火回火金相組織
1Cr12Ni2WMoVNb螺栓熱處理工藝：
淬火： 1150℃ 90 min 油冷
回火： 580℃ 2.5h 空冷
下一篇：特種不銹鋼螺母淬回火組織
上一篇：常用半成品不銹鋼螺母金相分析
“推薦閱讀”
【本文標(biāo)簽】：特種不銹鋼螺栓金相分析 第三方檢測(cè)機(jī)構(gòu) 國(guó)檢檢測(cè)
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
浙公網(wǎng)安備 33042402000106號(hào)
