鋼中淬火金相組織狀態(tài)簡介
鋼鐵材料淬火熱處理狀態(tài)下的金相組織，其中一種組織采用兩張圖片者，其放大倍數(shù)分別為100倍（a）和500倍（b）。

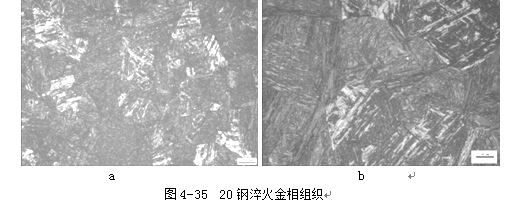

（1） 20鋼淬火金相組織，見圖4-35。
說明：20鋼 淬火狀態(tài) 成束的板條狀低碳馬氏體

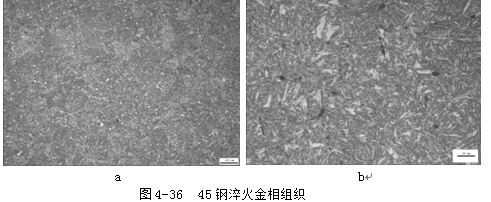

（2）45鋼淬火金相組織，見圖4-36。
說明：45鋼 淬火狀態(tài) 中碳馬氏體組織 板條狀馬氏體、其板條形態(tài)退化+少量白色殘余奧氏體
（3）T12鋼淬火金相組織，見圖4-37。

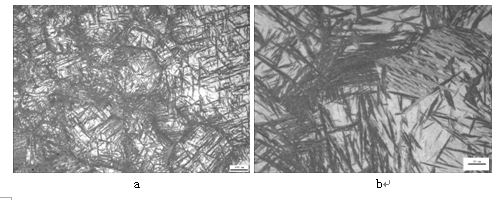

圖4-37 T12鋼淬火金相組織
說明：T12鋼 淬火狀態(tài) 深色針狀組織為片狀馬氏體、白色基體為殘余奧氏體
（4） T10高溫淬火金相組織，見圖4-38。
說明：T10鋼 高溫淬火狀態(tài) 粗大針狀馬氏體和白色塊狀殘余奧氏體，初形成馬氏體針貫穿奧氏體晶粒，浸蝕呈深色，后形成馬氏體較短，顏色較淺
65Mn鋼不同溫度等溫淬火

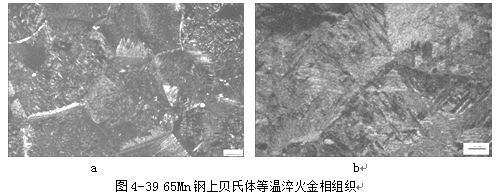

（1）65Mn鋼等溫淬火金相組織，見圖4-39。
說明：65Mn鋼上貝氏體等溫淬火狀態(tài) 羽毛狀上貝氏體、基體為索氏體+淬火馬氏體和殘余奧氏體。
(2) 65Mn鋼等溫淬火金相組織，見圖4-40。

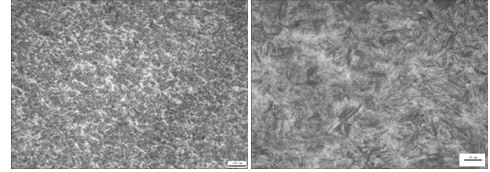

圖4-40 65Mn鋼下貝氏體等溫淬火金相組織
說明：65Mn鋼 下貝氏體等溫淬火狀態(tài) 黑色針狀為下貝氏體，白色基體為殘余奧氏體和少量馬氏體。
下一篇：鋼鐵回火金相組織介紹
上一篇：鋼材在不同熱處理狀況下的金相組織展現(xiàn)
浙公網(wǎng)安備 33042402000106號
