螺柱斷裂缺陷應力腐蝕分析
（1）42CrMo鋼雙頭螺柱應力腐蝕斷口形貌
螺柱在螺紋收尾處的牙底斷裂，斷口微觀形貌為沿晶、穿晶混合斷口,有較多二次裂紋，并有被腐蝕的區(qū)域。裂源區(qū)為顏色較深無光澤的腐蝕區(qū)域，擴展區(qū)微觀形貌為準解理及少量二次裂紋，瞬斷區(qū)呈韌窩形貌，呈應力腐蝕斷口特征。
由于在工作環(huán)境中螺柱受到腐蝕，其應力集中處產(chǎn)生了應力腐蝕裂紋，應力腐蝕裂紋的兩側(cè)成為腐蝕區(qū)域，顏色較深無光澤；裂紋進一步擴展雙頭螺柱斷裂，見圖9-82、圖9-83和圖9-84。

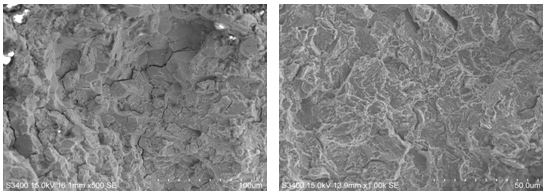

圖9-82 裂源區(qū)電鏡形貌 圖9-83擴展區(qū)微觀形貌
圖9-84 瞬斷區(qū)微觀形貌
下一篇：常見緊固件失效變形特征分析
上一篇：由于緊固件原材料造成裂紋的原因
浙公網(wǎng)安備 33042402000106號
