抗震支架的檢測是一個多學科綜合性的檢測。其檢測項目主要涉及到了尺寸、外觀、鍍層厚度以及結構件的載荷性能、耐火性能項目、腐蝕性能分析，疲勞檢測項目等共9大類型的檢測領域。

目前抗震支架在全國通用的檢測標準是GB/T37267.這一個標準的檢測范圍涵蓋的抗震支架性能最重要的九大領域檢測。想要通過這一標準的國家認可，需要第三方形式檢驗機構出具相關的具有資質蓋章的形式檢驗報告。下面來具體介紹一下九大檢測項目。

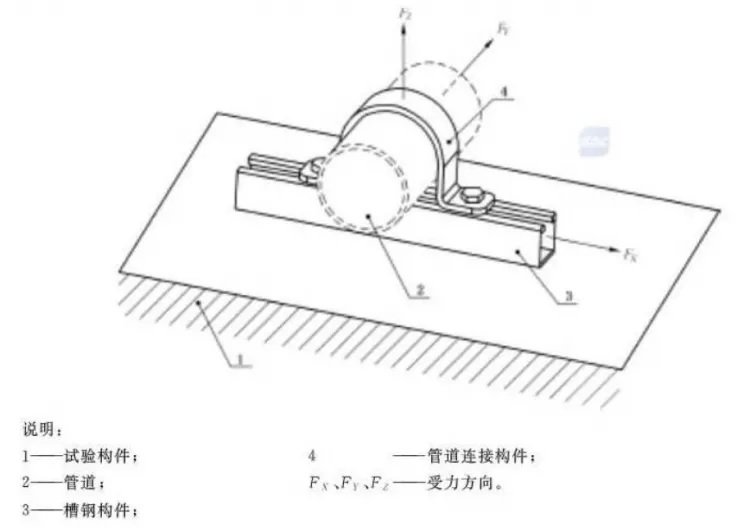

管道連接構件荷載性能：

標準：額定荷載下不應產生明顯形變，1.5倍額定荷載下不應產生滑脫。

方法：在額定荷載Fx、Fy或Fz的作用力下，保持1min，不應產生明顯形變；繼續施加1.5倍額定荷載作用力下，不應產生滑脫。該試驗屬于破壞性試驗。

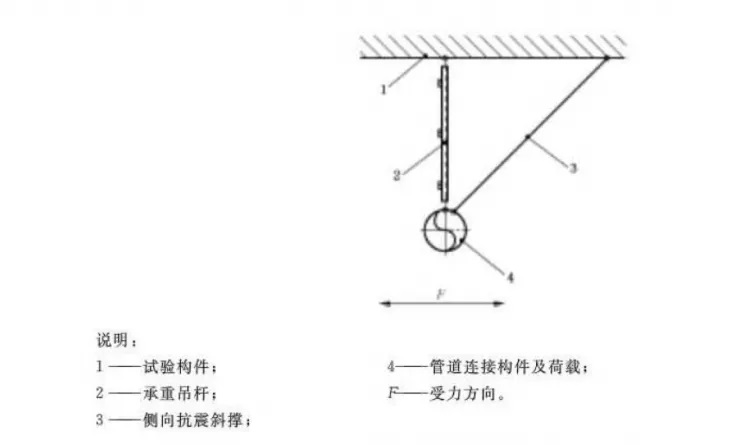

疲勞性能：

標準：經過200萬次疲勞試驗，試驗后組件應無裂紋、明顯變形及脫離等現象。

方法：破壞性試驗?？拐鹬У跫馨惭b在疲勞試驗機臺上懸空狀態，在管道連接件處施加幅值為20.4KG，頻率為3Hz的正弦波。

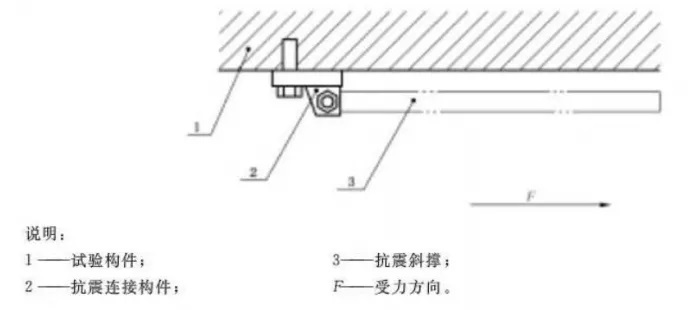

抗震連接構件荷載性能：

標準：額定荷載下不應產生明顯形變，1.5倍額定荷載下不應產生滑脫。

方法：在額定荷載作用力下，保持1min，不應產生明顯形變；繼續施加1.5倍額定荷載作用力，不應產生滑脫。該試驗屬于破壞性試驗。

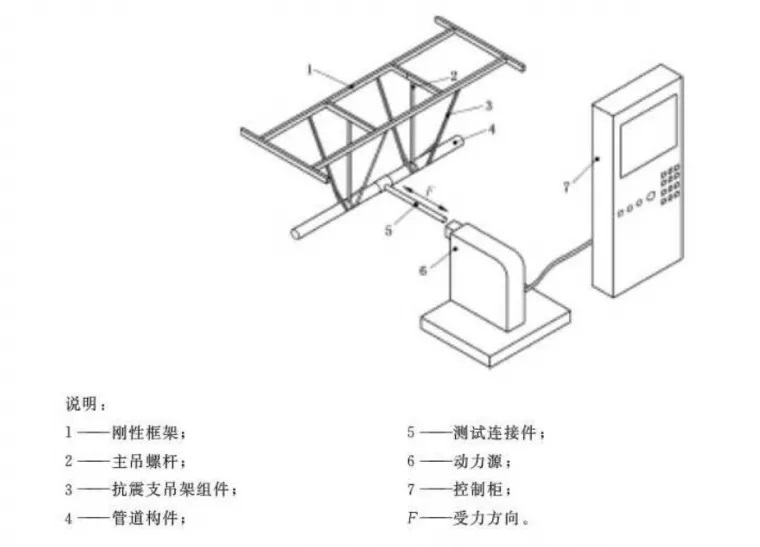

循環加載性能：

標準：經試驗后位移不應大于50mm。

方法：加載頻率為0.1Hz，經過15次相同荷載加載后，繼續受到前次加載幅值的（15/14）1/2次方 遞增循環荷載，遞增荷載不應低于35次。該試驗屬于破壞性試驗。

防腐性能：

標準：在中性鹽霧試驗后，不應出現紅銹。

方法：破壞性試驗。（按照GB/T 10125規定）

（1）電鍍，不應低于90h的中性鹽霧試驗。

（2）熱浸鍍，不低于480h的中性鹽霧試驗。

（3）鋅鉻涂層，不低于1200h的中性鹽霧試驗。

（4）環氧噴涂，不低于1200h的中性鹽霧試驗。

（5）不銹鋼，不低于3600h的中性鹽霧試驗。

從CJ/T 476-2015《建筑機電設備抗震支吊架通用技術條件》可看出，抗震支架型式試驗項目比出廠試驗項目多，且型式檢驗顯然更加嚴格和苛刻。

耐火性能：

標準：耐火時間不低于180min，試驗后組件不應出現斷裂、明顯變形及脫離等現象。

方法：破壞性試驗。抗震支吊架組裝后在管道連接件處施加幅值為20.4KG的作用力，按照GB/T 9978.1規定進行耐火試驗。
