結(jié)構(gòu)鋼螺栓的金相分析與熱處理工藝
結(jié)構(gòu)鋼螺栓
(1) 30CrMnSiA螺栓
A. 30CrMnSiA螺栓，調(diào)質(zhì)金相組織為回火索氏體，見圖5-1。
圖5-1 30CrMnSiA螺栓調(diào)質(zhì)后的金相組織
B. 30CrMnSiA螺栓熱處理工藝
淬火：鹽浴加熱，900℃ 10min
回火：堿浴或硝鹽浴加熱，500℃ 40min，水冷
(2) 40CrNiMoA螺栓
A. 40CrNiMoA螺栓調(diào)質(zhì)金相組織為回火索氏體，見圖5-2。
圖5-2 40CrNiMoA合金螺栓調(diào)質(zhì)金相組織400×
B. 40CrNiMoA螺栓熱處理工藝
淬火：鹽浴加熱，850℃ 10min，油冷
回火：堿浴加熱，530℃ 40min，水冷
(3) 18Cr2Ni4WA螺栓
A. 18Cr2Ni4WA螺栓產(chǎn)品金相組織為回火索氏體，見圖5-3(a,b)。

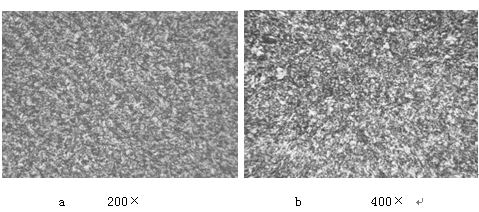

圖5-3 18Cr2Ni4WA螺栓調(diào)質(zhì)金相組織
B. 18Cr2Ni4WA螺栓熱處理工藝
淬火：真空爐加熱，860℃×60min，油冷
回火：真空爐加熱，550±20℃×120min，氣冷
(4) ML16CrSiNiA螺栓金相組織和熱處理工藝
A. ML16CrSiNiA螺栓金相組織為回火索氏體，見圖5-6。
B. ML16CrSiNiA螺栓熱處理工
淬火：真空爐加熱，925℃ 80min，油冷
回火：真空爐加熱，460℃ 120min，油冷
浙公網(wǎng)安備 33042402000106號
